用AutoCAD制作钻石戒指教程

制作思路：八心八箭的钻石模型是八个相同图形中心对称排列组合的。所以只要先画出八分之一图形然后通过环形阵列就能完成；本次制作方法采用了SL(剖切)命令，简便了修改三维实体图形的方法，加快了制作速度。我用07版本制作并07版本原渲染器渲染，在阅读图文讲解时注意图中的UCS的视图方向先看这个图形的渲染八心八箭效果图

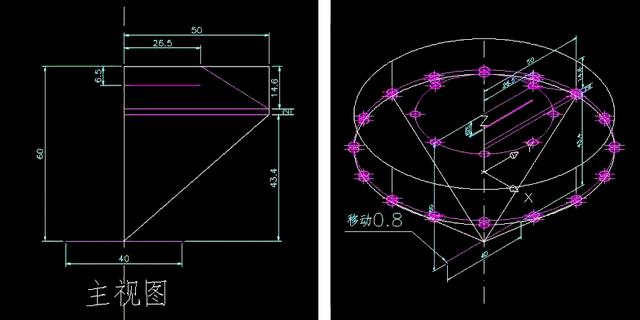

1、在主视图按尺寸画平面图

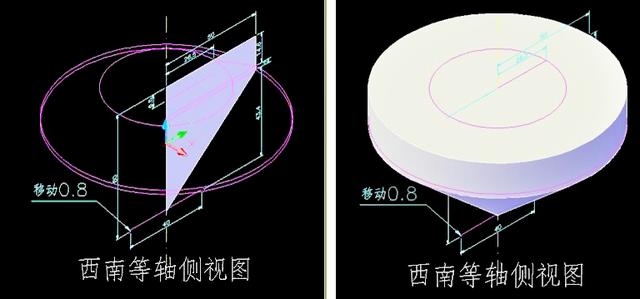

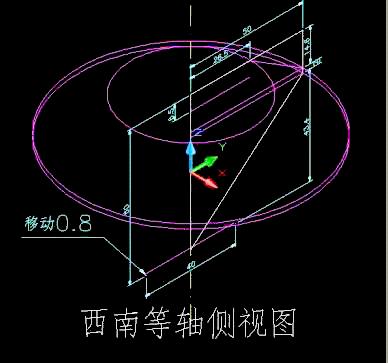

2、切换到西南等轴侧视图，画三个圆，底部40的线向后移动0.8；做钻石体的截面面域

3、旋转成钻石椎体基本图形；三个圆分别等分16、16、8

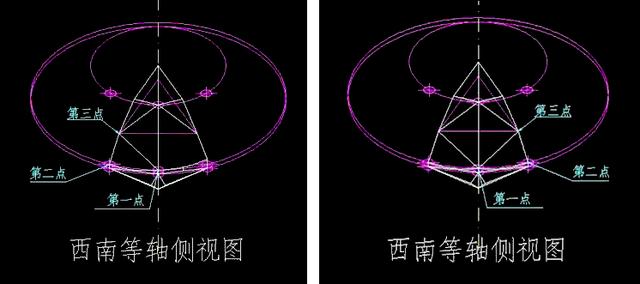

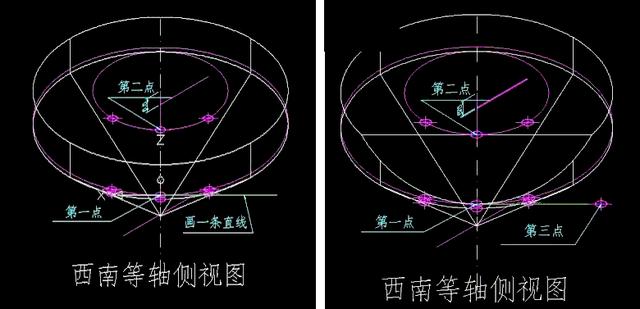

4、为了方便看清点位，把多余的点删除。两点 Z 轴 矢量UCS，在第一点画一条水平直线（尺寸随意）；按图三点剖切，去除边块

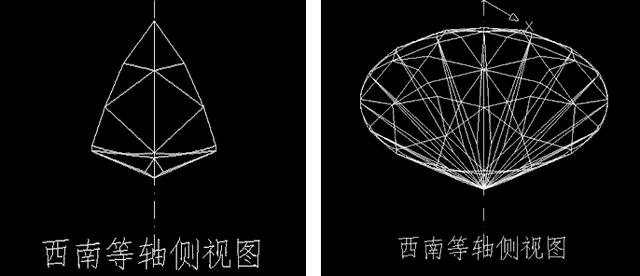

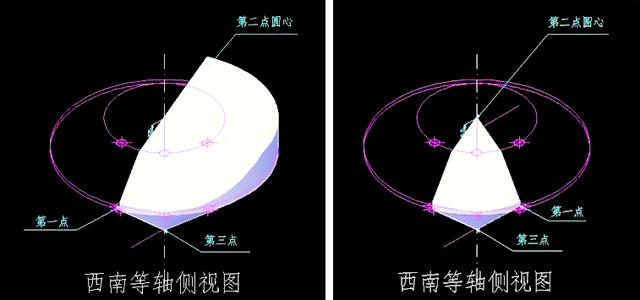

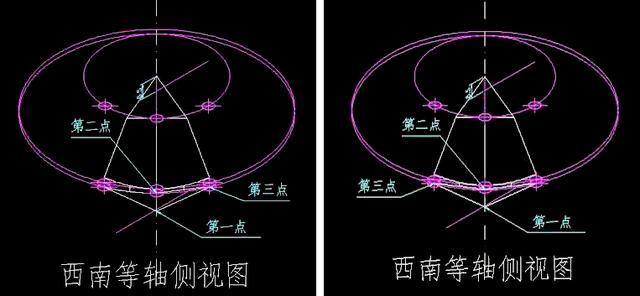

5、按图三点剖切，留下右边；按图三点剖切，留下钻石椎体的八分之一图形

6、按图三点剖切，去除边块；

不知道一对莫桑钻戒，能否让像钻石一样的你怦然心动？

1905年，国际上以莫桑(moissan)的名字命名这种新宝石，作为henri moissan对莫桑石科技研究贡献的荣誉。莫桑宝石十分稀有，只能在极端环境下才能找到，例如陨石,地幔岩石,甚至要小钻石中的夹杂物中提取。莫桑钻本身是无色的，因折射率高，令其火彩在不同的环境

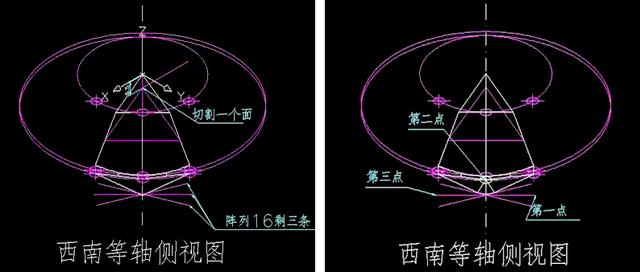

7、以顶向下6.5位置X、Y方向切割一个三角面。底下一条40长的线延中心线阵列16条，留下三条；按图三点剖切，去除边块

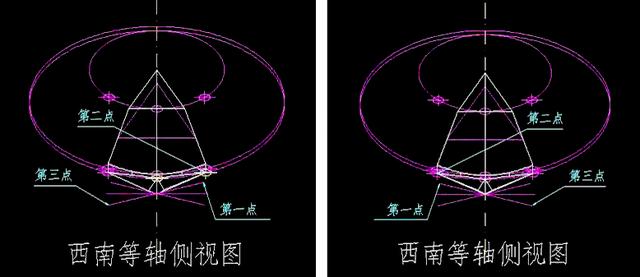

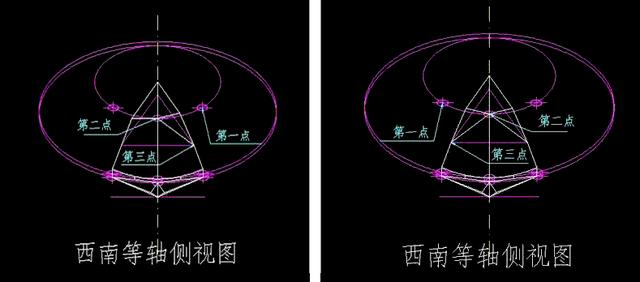

8、按图三点剖切，去除边块，如图

9、按图三点剖切，去除边块，如图

10、按图三点剖切，去除边块，如图

11、清理辅助线；延中心线阵列8个

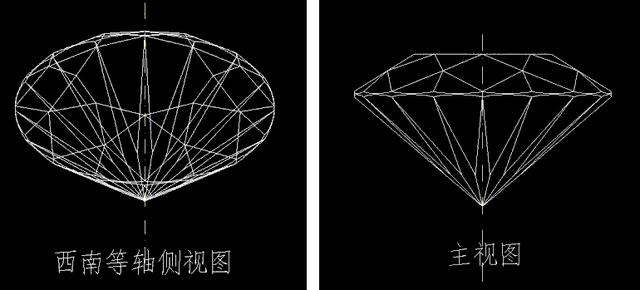

12、并集，完成；回到主视图看看

再配个戒指，渲染一下
