荧光对钻石有什么影响？

宝石受到入射电磁辐射的刺激后发出电磁辐射，只要刺激辐射持续存在，发射就会持续存在的现象就是荧光；如果辐射刺激停止，发射仍然存在，这种现象被称为磷光。

在宝石学中，荧光和磷光特性通常在长波紫外光（LWUV；365 nm）和短波紫外光（SWUV；253.7 nm）下观察。表现为：在紫外线激发下发出可见光，若关闭紫外灯后，发光停止，这种现象称为荧光；若关闭紫外灯后，具荧光的宝石继续发光，该现象称为磷光。

图片来源于《FLUORESCENCE PRODUCED BY OPTICAL DEFECTS IN DIAMOND: MEASUREMENT, CHARACTERIZATION, AND CHALLENGES》

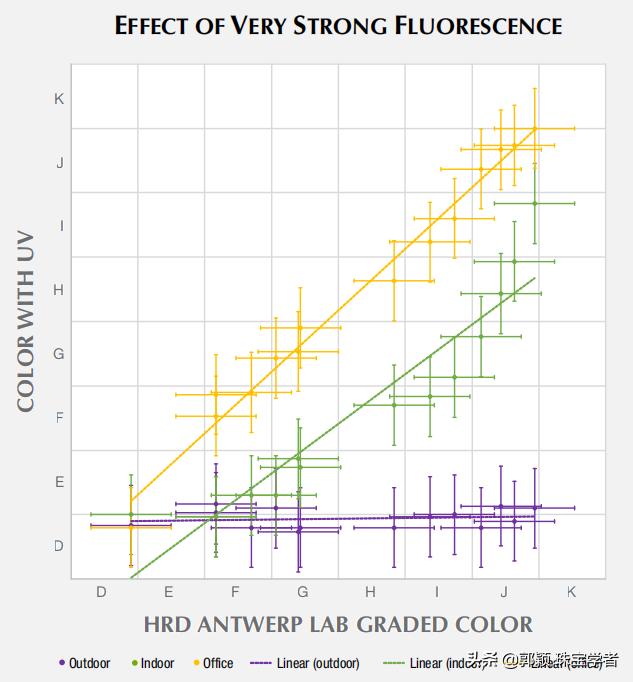

在HRD分级的钻石中，近80％的荧光等级为“无”，其余的为“弱”，“中”和“强”。HRD的研究表明不同的照明条件对钻石的色级影响不同，办公室照明含有的紫外光最少，影响最小；室外照明和靠近窗子的室内照明含有紫外光相对较高，可使钻石显示的颜色色级变高。例如，带有“非常强”荧光的钻石，在室外照明的条件下，J色的钻石可显示D色。

图片来源于《Fluorescence in Diamond: New Insights》

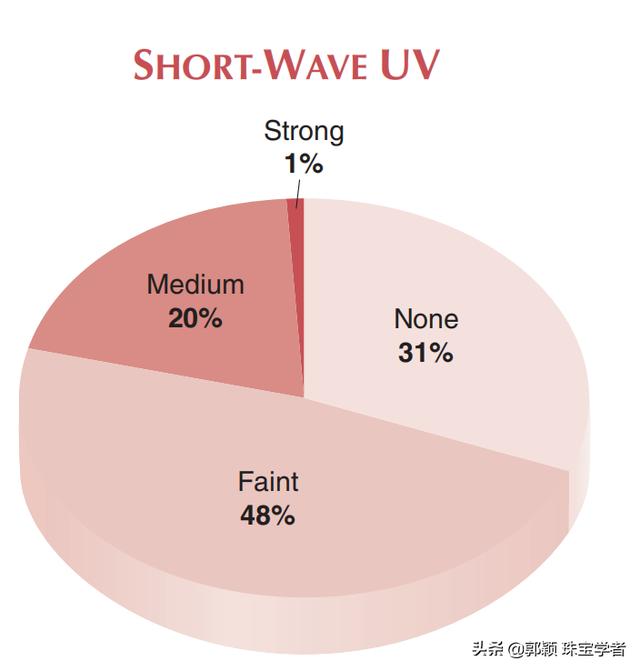

在GIA所研究的粉钻中，约79%在短波紫外光下显示无荧光或弱荧光；约20%为中等荧光，仅1%显示出强荧光。在长波紫外光下，约44%无或弱荧光，约56%显示中到强的荧光。

超过一半的Ⅰ型粉钻在长波紫外光下呈现中到强的荧光，一般为蓝色，这些样品在短波紫外光下显示无或弱荧光，通常为蓝色或黄色。

大多数Ⅱ型粉钻在长波紫外光下为弱至中等荧光，通常为蓝色，84%在短波紫外光下弱（通常蓝色）或无反应。偶尔，Ⅱ型粉钻呈现中—强橘色荧光。由于微弱的荧光很难被观察到，极弱的荧光在GIA GTL报告中被记录为“none（无）”，所以实际上有荧光的钻石会比报告中的更多。

盘他钻：比钻石更硬的材料

盘他钻的几何结构。黑白小球代表碳原子，每个碳原子都分别与邻近的四个或三个碳原子连在一起。 近日，日本筑波大学的研究人员用计算机算法把碳打造成一种比钻石还要硬的材料，并给这种新材料起名叫“盘他钻（pentadiamond）”，而且相信它或许可以在复杂的切

图片来源于《CHARACTERIZATION AND GRADING OF NATURAL-COLOR PINK DIAMONDS》

GIA在1998年所研究的蓝钻中，约98%的钻石在长波紫外光下没有可观察到的荧光，约91%在短波紫外光下没有可观察到的荧光。少数在长波或短波紫外光下观察到荧光的钻石，为白垩蓝色至绿色，或极少数是红色；强度弱。

Ⅱb型蓝钻，在长波紫外光下几乎都没有磷光，但在短波紫外光下常见有磷光反应，而且相比于荧光，更容易看到磷光。蓝钻中，92%有磷光，从非常弱到非常强不同，几乎3/4有非常弱或弱的反应。最常见的颜色与荧光颜色相同，白垩蓝色至绿色，极少数是红色或橘红色。在所研究的蓝钻中，磷光持续时间从几秒到45秒。

参考文献：

1.King, J. M.; Moses, T. M.; James E. Shigley; Christopher M. Welbourn; Simon C. Lawson; Martin Cooper. Characterizing Natural-Color Type IIb Blue Diamonds. Gems. Gemol. 1998, 34(4), 246-268.

2.King, J. M.; Shigley, J. E.; Guhin, S. S.; Gelb, T. H.; Hall, M. Characterization and Grading of Natural-Color Pink Diamonds. Gems. Gemol. 2002, 38(2), 128-147.

3.Yun, L.; Breeding, C. M. Fluorescence Produced by Optical Defects in Diamond: Measurement , Characterization , and Challenges. Gems. Gemol. 2013, 49(2), 82-97.

4.Anthonis, A.; Chapman, J.; Smans, S.; Bouman, M.; De Corte, K. Fluorescence in Diamond: New Insights. Gems. Gemol. 2018, 54(3), 265-266.
